تفاصيل المنتج:
|
|
| مكان المنشأ: | شنتشن، الصين |
|---|---|
| اسم العلامة التجارية: | Sopto |
| إصدار الشهادات: | CE RoHS FCC |
| رقم الموديل: | SPT-P2T13V3-02D / SPT-P2T13V3-02TD |
|
شروط الدفع والشحن:
|
|
| الحد الأدنى لكمية: | 1 قطع |
| تفاصيل التغليف: | 10 قطعة صناديق قياسية ، يمكن للطلب الشامل مع حزمة صندوق كرتوني أن تفعل OEM وفقًا لطلب العميل. |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | L / C ، T / T ، باي بال ، D / P |
| القدرة على العرض: | 50000 جهاز كمبيوتر شخصى شهريا |
|
معلومات تفصيلية |
|||
| الطول الموجي: | 1310 نانومتر | نوع الألياف: | وضع واحد ، SM |
|---|---|---|---|
| اسم المنتج: | 3g وحدة sfp فيديو | ضمان: | 3 سنوات |
| إصدار الشهادات: | CE RoHS FCC | مسافة الإرسال: | 2 كم |
| تطبيق: | شبكة FTTH FTTB FTTX ، الاتصالات | معدل البيانات: | 3 غ |
| مزود الطاقة: | 3.135 ~ 3.465 فولت | درجة حرارة التشغيل: | تجاري 0 إلى 70 صناعي -40 إلى 85 |
| موك: | 1 قطع | العلامة التجارية: | سوبتو ، OEM |
| تسليط الضوء: | أجهزة الإرسال والاستقبال الضوئية 3Gbps,أجهزة الإرسال والاستقبال 3Gbps Sfp,Dual Tx Video 1310nm Sfp |
||
منتوج وصف

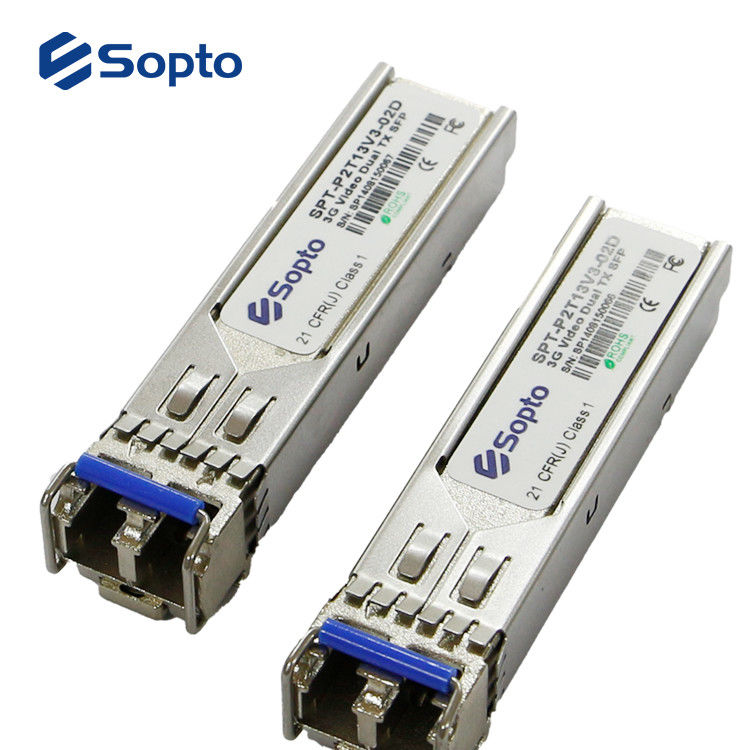

Dual Tx Video 1310nm Sfp 3gbps الألياف البصرية الإرسال والاستقبال
وصف وحدة sfp فيديو 3g
إن أجهزة الإرسال والاستقبال من سلسلة الفيديو عبارة عن وحدات نمطية عالية الأداء وفعالة من حيث التكلفة لتطبيق نقل الفيديو على الوجهين عبر الألياف أحادية الوضع.
تم تصميم جهاز الإرسال لنقل معدلات البيانات من 50 ميجابت في الثانية إلى 2.97 جيجابت في الثانية وهو مصمم خصيصًا للحصول على أداء قوي في وجود أنماط مرضية SDI لمعدلات SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M التسلسلية.الوحدة متوافقة تمامًا مع SMPTE 297M-2006.
جهاز الإرسال عبارة عن وحدة إرسال بصرية ثنائية القناة ، تتكون قناة واحدة من قسمين: جهاز إرسال ليزر FP ووحدة تحكم MCU.جميع الوحدات تلبي متطلبات سلامة الليزر من الفئة الأولى.
ميزات وحدة sfp فيديو 3g
● يتوفر جهاز الإرسال والاستقبال HD-SDI SFP
● يتوفر جهاز الإرسال والاستقبال SD-SDI SFP
● يتوفر جهاز الإرسال والاستقبال 3G-SDI SFP
● متوافق مع SMPTE 297-2006.
● حاوية معدنية للتداخل الكهرومغناطيسي السفلي
● 1310nm FP ليزر وكاشف صور PIN
● يدعم أنماط الفيديو المرضية لـ SD-SDI و HD-SDI و 3G-SDI
● متوافق مع SFP MSA و SFF-8472 مع وعاء LC مزدوج
● تتوفر وظائف التشخيص الرقمي من خلال واجهة I2C
● متوافق مع RoHS
● + 3.3 فولت مصدر طاقة واحد
● درجة حرارة حالة التشغيل: القياسي: 0 إلى + 70 درجة مئوية ؛الصناعية: -40 إلى 85 درجة مئوية
التطبيقات
● واجهات كهربائية بصرية متوافقة SMPTE 297-2006.
● واجهات خدمة HDTV / SDTV.
مواصفات التشغيل الموصى بها
| معامل | رمز | دقيقة | نموذجي | ماكس | وحدة | |
| درجة حرارة حالة التشغيل | اساسي | ح | 0 | +70 | درجة مئوية | |
| صناعي | -40 | 85 | درجة مئوية | |||
| جهد مزود الطاقة | Vcc | 3.13 | 3.3 | 3.47 | الخامس | |
| التيار الكهربائي | ICC | 500 | أماه | |||
| معدل البيانات | 3 | جيجابت في الثانية | ||||
المواصفات البصرية والكهربائية
| معامل | رمز | دقيقة | نموذجي | ماكس | وحدة | ملاحظات | ||||
| الارسال | ||||||||||
| مركز الطول الموجي | λ ج | 1260 | 1310 | 1360 | نانومتر | |||||
| العرض الطيفي (-20 ديسيبل) | σ | 1 | نانومتر | |||||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||||
| متوسط انتاج الطاقة | العبوس | -8 | -3 | 0 | ديسيبل | 1 | ||||
| نسبة الانقراض | ER | 5 | 8 | ديسيبل | ||||||
|
صعود / سقوط الوقت (20٪ ~ 80٪) |
SD-SDI | tr / tf | 1500 | ملاحظة | ||||||
| HD-SDI | 270 | 2 | ||||||||
| 3G-SDI | 135 | |||||||||
| إجمالي تشويش الإخراج | PRBS وشريط الألوان | SD-SDI | 70 | 200 |
ملاحظة
|
|||||
| HD-SDI | 50 | 135 | ||||||||
| 3G-SDI | 70 | 100 | ||||||||
| مرضي | SD-SDI | 200 | 300 | |||||||
| HD-SDI | 115 | |||||||||
| 3G-SDI | 120 | |||||||||
| تفاضل تأرجح إدخال البيانات | الخامسفي | 400 | 1800 | بالسيارات | 3 | |||||
| مدخلات المعاوقة التفاضلية | ضفي | 90 | 100 | 110 | Ω | |||||
| TX تعطيل | تعطيل | 2.0 | Vcc | الخامس | ||||||
| ممكن | 0 | 0.8 | الخامس | |||||||
| خطأ TX | خطأ | 2.0 | Vcc | الخامس | ||||||
| عادي | 0 | 0.8 | الخامس | |||||||
ملاحظات:
1. يتم قياس أوقات الصعود والهبوط ، من 20٪ إلى 80٪ ، باتباع مرشح Bessel-Thompson من الدرجة الرابعة مع عرض نطاق قدره 0.75 × تردد ساعة يتوافق مع معدل البيانات التسلسلية.
2. مدخلات PECL ، داخليًا مقترنة بالتيار المتردد وتنتهي.
3. داخليا AC- إلى جانب
طلب المعلومات
| رقم القطعة | وصف المنتج |
| SPT-P2T13V3-02D | وحدة 3Gbps Video SFP Dual Tx SFP ، 1310 نانومتر ، 2 كم ، 0 درجة مئوية ~ + 70 درجة مئوية ، مع DDM |
| SPT-P2T13V3-02TD | فيديو 3Gbps وحدة SFPDual Tx SFP ، 1310 نانومتر ، 2 كم ، -40 إلى 85 درجة مئوية ، مع DDM |
ملاحظة: إذا كنت بحاجة إلى المزيد من الخدمات المخصصة ، فيرجى الاتصال بنا.
